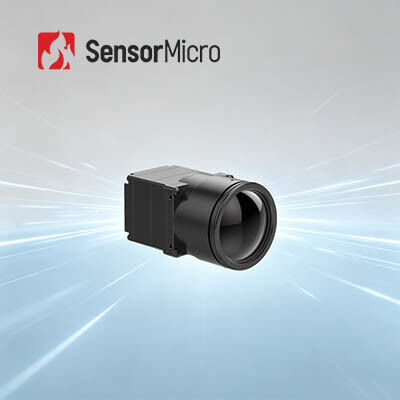

HD 1280x1024 해상도 12μm 픽셀 피치 30Hz 프레임 레이트 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 프레임 속도 | 30Hz |
|---|---|---|---|
| 전력 소비 | 1.0W | 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm | 통신 인터페이스 | TTL-232 |
| 강조하다 | 640x512 결의안 열 모듈,냉각형 적외선 검출기 장파장 적외선 모듈,ADAS는 적외선 검출기 모듈을 냉각시켰습니다 |
||
제품 설명
HD LWIR 열영상 모듈 1280x1024/12μm 냉각되지 않은 적외선 탐지기로
제품 개요
COIN1212 적외선 카메라 코어는 고성능 1280×1024 메가픽셀 12μm 웨이퍼 레벨 적외선 검출기를 채택하고 있으며, 프리미엄 신호 처리 회로와 전문 이미지 알고리즘과 결합되어 있습니다.주류 일련 프로토콜을 지원, 복수의 비디오 출력 인터페이스와 다양한 광 렌즈 구성, 그것은 빠른 핫스팟 탐지 및 초 명확한 열 영상을 제공합니다.이 온도 영상 코어는 주요 인프라 모니터링을 포함한 고급 시나리오에 이상적입니다., 첨단 제조, 지능형 운송 및 전문 과학 연구.
주요 특징
고화질 영상 촬영, 정확 한 탐지
- 1280×1024/12μm 메가픽셀 해상도는 넓은 시야와 장거리 HD 영상을 가능하게 합니다.
- 근접 관측 도중 미세한 목표물 세부사항을 명확하게 포착합니다.
완전 한 기능 과 비용 효율성
- 산업 선도적인 대형 포맷 웨이퍼 레벨 적외선 탐지기로 제작되었습니다.
- 고급 이미지 처리 알고리즘과 통합하여 이미지 명확성과 시각 품질을 향상시킵니다.
급속한 통합, 가속화된 발전
- DVP 및 BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.1120
- 연속 포트 제어로 출력 RAW/YUV 이미지 데이터
제품 사양
| 모델 | 코인1212 |
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB30 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 기계식 | |
| 맨 코어 크기 ((mm) | 14mm/19mm/25mm: 25.4mm × 25.4mm × 19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| 맨 핵 중량 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테름: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준 | IP67 (전선 렌즈) |
산업용 용도
COIN1212 열영상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구 등 분야에서 적용됩니다.
우리 의 핵심 강점
안정적 공급
우리의 전체 생태계 전체에 걸쳐 안정적이고 신뢰할 수 있는 공급망을 자랑하며 시장 요구에 신속하게 대응할 수 있습니다.
혁신을 지속
탐지기 제조에 대한 전문 지식과 시스템 통합을 지원하는 경험으로, 우리는 성능 요구 사항에 대한 깊은 통찰력을 얻고, 지속적으로 디자인을 최적화,그리고 선순환을 만들어: 제품 적용 → 기술 피드백 → 제품 업그레이드
비용 이점
전체 생산 체인을 관리하고 효율적이고 대규모 제조를 활용함으로써 다양한 애플리케이션에 경쟁력 있는 가격을 제공합니다.
자주 묻는 질문
1LWIR, MWIR/LWIR 듀얼 컬러 냉각 적외선 탐지기의 적용
적외선 열영상 기술에서, 장파 열 탐지기는 먼지 대기를 통해 강한 침투를 가지고, 햇빛 반사 효과와 빛 반사에 의해 방해되지 않습니다.여러 가지 복잡한 환경 에서 탁월 한 이미지 품질 을 얻을 수 있다예를 들어, 먼지가 많은 대기 중에 차량이 운전하고, 배가 반사 빛으로 물 위에 항해하고, 비행기가 구름 속에서 날아다니는 것과 같은 것들이 있습니다.
이중색 냉각 적외선 탐지기는 중파와 장파 탐지의 장점을 하나의 냉각 적외선 탐지기에 결합합니다.동시에 듀얼 웨이브밴드에서 고성능 영상 촬영을 수행할 수 있습니다., 거짓 경보율을 크게 줄입니다. 복잡한 배경 탐지 및 고속 이동 목표물의 모니터링에 사용할 수 있습니다.
