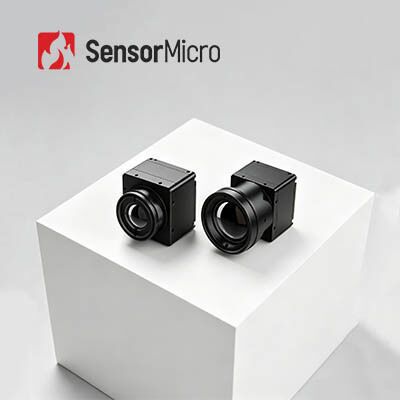

640x512 해상도와 12μm 픽셀 피치로 낮은 0.65W 전력 소비를 위한 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | 야외 장파장 적외선 열사진법 모듈,검출기 장파장 적외선 열사진법 모듈,640x512 검출기 열 모듈 |
||
제품 설명
실외용 640x512 12μm 적외선 검출기를 갖춘 LWIR 열화상 모듈
제품개요
COIN612G2 열화상 모듈은 640×512/12μm 웨이퍼 레벨 패키징 비냉각식 적외선 감지기를 통합합니다. 일반 NETD가 25mK 이하인 이 모듈은 더 명확하고 선명하며 상세한 열화상 성능을 제공합니다.
컴팩트한 디자인, 가벼운 구조, 0.65W의 낮은 전력 소비를 특징으로 하는 COIN612G2 열화상 카메라 모듈은 향상된 이미지 알고리즘을 활용하여 뛰어난 디테일과 선명도를 갖춘 열화상을 제공합니다.
웨이퍼 레벨 패키징 프로세스는 성숙한 적외선 감지기 패키징 기술을 나타냅니다. 기존 금속 패키징과 비교하여 이 접근 방식은 감지기 부피와 무게를 크게 줄여 COIN612G2가 엄격한 크기, 무게 및 전력 소비 요구 사항이 있는 응용 분야에 이상적입니다.
주요 특징
포괄적인 기능, 비용 효율적인 솔루션
- NETD가 25mK 이하인 고성능, 비용 효율적인 ApexCore 웨이퍼 레벨 적외선 감지기로 개발됨
- 향상된 이미지 품질을 위해 주류 FPA와 고급 이미지 처리 알고리즘을 결합합니다.
컴팩트한 구조, 경량 설계
- 크기: 25.4×25.4×15.7mm
- 무게: 15±1g, 전력 소비 ≤0.65W
다양한 구성, 신속한 통합
- 다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 렌즈 옵션 제공
- USB 2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인612G2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4×25.4×15.7 |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612G2 열화상 모듈은 보안 모니터링, 산업 비전, 실외 관찰, 소방 및 구조, ADAS, 머신 비전 및 관련 분야에 적용됩니다.
우리의 제품 라인
- 높은 감도와 우수한 성능
- 적외선 산업의 세계 최고의 기술
- 다양한 적외선 감지기 사용 가능 - 다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기 모두 가능
- 빠른 납품을 보장하는 대량 생산 - 연간 최대 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 단파장 적외선 대. 중파 및 장파 적외선
단파 적외선은 인간의 시각과 유사한 이미지로 향상된 시각을 제공하여 해상 표적 식별(선박 이름) 및 보안 모니터링(얼굴 인식)과 같은 응용 분야에서 이점을 제공합니다. 열화상 대비 주요 장점은 앞 유리를 통해 이미지를 촬영할 수 있다는 것입니다.
장파 및 중파 적외선 열화상은 실내 온도에서 장면에서 방출되는 열 복사를 활용합니다. 이 수동 이미징 기술은 외부 광원 없이 작동하여 스텔스 특성을 제공합니다. 대상과 주변 환경 사이의 온도차 이미징은 고대비, 긴 동작 거리 및 초목을 통한 침투 능력을 제공하므로 주변 보호, 침입 경보, 사냥 및 실외 응용 분야에 이상적입니다.
