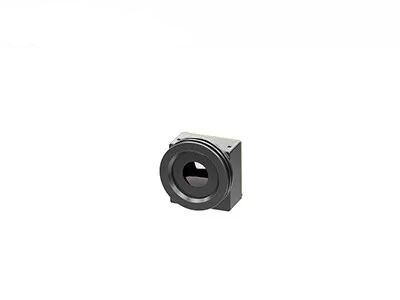

야외 탐지를 위한 25 밀리미터 렌즈 비냉각 장파장 적외선 열 모듈 640x512 12μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 640x512 | 소비 전력 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
| 넷드 | <40mK | 프레임 속도 | 25Hz/30Hz |
| 하이 라이트 | 25 밀리미터 렌즈 열 모듈,야외 탐지 장파장 적외선 열 모듈,탐지 열 카메라 핵심 |
||
제품 설명
비냉각 장파장 적외선 열 모듈 : 야외 탐지를 위한 25 밀리미터 렌즈인 640x512 12μm
제품 설명
TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다.
640x512/12um 비냉각 적외선 카메라 핵심은 열 복사에 진보적 이미징 용량과 예외적 감도를 제공하는 고성능 열사진법 장치입니다. 최신 기술 비냉각 마이크로볼로미터 기술을 사용하여 구축되어 이 카메라 핵심은 전통적 열사진법 센서와 비교하여 우수한 화질과 세부를 제공합니다.
12 um의 640x512 화소 어레이와 화소 피치와 함께, 이 카메라 핵심은 50 마크하의 민감도로, 고해상도 이미지화와 예외적 온도 민감도를 제공합니다. 또한 다른 운영 환경의 범위에서 예외적 정확도를 보증하면서, 그것은 14개 비트까지 광역역광보정을 전달합니다.
세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.
주요 특징
- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk>
- 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력
품질 규격
| 모델 | TWIN612/R |
| ir 디텍터 성능 | |
| 결의안 | 640×512 |
| 화소 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적 NETD | <40mK |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 구동 시간 | 6s |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11 |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 전형적 소비 전력 | 0.8W |
| 온도측정 | |
| 작동 온도 범위 | -10C~50C |
| 온도 측정 범위 | -20C~150C, 0C~550C |
| 온도 측정 정확도 | ±2C 또는 ±2%의 더 큽니다 |
| SDK | 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
| 물리적 특성 | |
| 차원 (밀리미터) | 25.4×25.4×35 (렌즈 없이) |
| 중량 | (렌즈 없이) 25g |
| 환경 적응 능력 | |
| 작동 온도 | -40C~+70C |
| 저장 온도 | -45C~+85C |
| 습도 | 5%~95%, 불응축 |
| 진동 | 5.35grms, 3 주축 |
| 충격 | 반 정현파, 40g/11ms, 3 주축, 6이지 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정된 무열적 : 13 밀리미터 |
산업 적용
TWIN612/R 열사진법 모듈은 서모그래피의 분야, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조에 적용됩니다
우리의 장점
FAQ
1. 적외선 카메라가 무엇입니까?
적외선 열상 장비는 적외선 방사를 느끼고, 그리고 나서 확대되고, 드러내진 이미지에 처리된 전기 신호로 그것을 변환하기 위해 적외선 검출기를 사용합니다.
2. 적외선 카메라의 기본 원리
열사진법 기술은 일종의 수동적 비접촉 탐지와 인정하는 기술입니다. 그것은 2 주요 기능을 가지고 있습니다 :
-서모그래피 : 비접촉 온도측정과 결함 탐지
-야간 비전 : 쉽게 총 다크니스에서 목표를 발견하고 확인하세요
