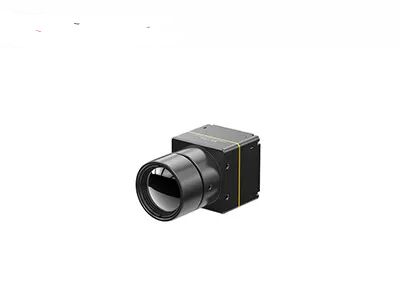

LWIR 냉각되지 않은 열영상 모듈 640x512/12μm
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612RG2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 고열 민감도 카메라 모듈,640x512 LWIR 냉각되지 않은 열 모듈,열영상 모듈 12um |
||
제품 설명
LWIR 비냉각 열화상 모듈 640x512/12μm 고감도
제품 개요
COIN612RG2 고정밀 적외선 온도 측정 카메라 코어는 고급 ApexCore 640*512/12μm 적외선 검출기를 활용하여 초소형 치수와 초저전력 소비를 특징으로 합니다. 전문적인 신호 처리 기술과 성숙한 온도 측정 알고리즘을 갖추고 있어 ±2°C 또는 ±2%의 측정 정확도로 실시간, 안정적이고 정확한 온도 모니터링을 제공합니다. USB2.0, DVP, LVDS 및 BT.656을 포함한 다양한 비디오 출력 인터페이스와 포괄적인 맞춤형 광학 렌즈를 지원하여 2차 개발의 장벽을 크게 줄입니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 설계:NETD≤25mK의 ApexCore 웨이퍼 레벨 적외선 검출기를 사용하여 개발; 향상된 이미지 품질을 위해 널리 사용되는 FPA와 고급 이미지 처리 알고리즘을 결합; 최대 ±2°C 또는 ±2%의 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C 범위 지원, 맞춤형 확장 가능
- 컴팩트하고 가벼우며 저전력 고효율:치수: 25.4*25.4*15.7mm; 무게: 15±1g; 전력 소비: ≤0.65W
- 다중 구성, 빠른 통합:다양한 애플리케이션 요구 사항을 충족하는 선택적 광학 렌즈; USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원; 시리얼 포트 제어로 RAW/YUV/TMP 이미지 데이터 출력
기술 사양
| 모델 | COIN612RG2 |
|---|---|
| IR 검출기 지표 |
민감한 재료:VOx 해상도:640*512 픽셀 크기:12μm 스펙트럼 응답:8μm ~ 14μm 일반적인 NETD:≤25mK/F1.0/25°C |
| 이미지 처리 |
디지털 프레임 속도:25/30Hz 시작 시간:6초 아날로그 비디오:PAL/NTSC 디지털 비디오:RAW/YUV422/TMP 이미지 알고리즘:비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 에지 강화(EE) 이미지 표시:10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/검은색 열) |
| 전기 |
표준 외부 인터페이스:50핀: DF40C-50DP-0.4V(51), (HRS, 남성) USB 확장 보드:USB3.0/USB2.0/VPC/USB2.0&VPC 통신 인터페이스:TTL-232/USB2.0 디지털 비디오 인터페이스:DVP8/DVP16/USB2.0/BT.656/LVDS 공급 전압:4.5~5.5V 일반적인 전력 소비:0.65W |
| 온도 측정 |
작동 온도:-10°C~+50°C 온도 측정 범위:-20°C~150°C, 100°C~550°C; 맞춤 설정 및 확장 지원 온도 측정 정확도:±2°C 또는 ±2% (둘 중 더 큰 값) 부분 온도 측정:온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 SDK:Android/Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로 변환 달성 |
| 기계 |
베어 코어 크기:25.4*25.4*15.7mm 베어 코어 무게:15±1g |
| 환경 적응성 |
작동 온도:-40°C~+70°C 보관 온도:-45°C~+85°C 습도:5%~95%, 비응축 진동:3축, 랜덤 진동, 5.35grms 충격:반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증:ROHS2.0/REACH |
| 광학 렌즈 |
광학 렌즈:고정 초점 비열: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 보호 등급:IP67(전면 렌즈) |
산업 응용 분야
열화상 모듈은 열화상, 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰, 머신 비전, 소비자 전자 제품 및 관련 분야에 적용됩니다.
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하기 위해 구성 조정 및 알고리즘 적응
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장 공동 혁신:혁신적인 적외선 응용 솔루션 공동 개발을 위해 고객과 협력
자주 묻는 질문
1. 적외선은 에너지 절약 목적으로 사용할 수 있습니까?
예, 적외선 기술은 에너지 절약 목적으로 사용할 수 있습니다. 적외선 센서는 방의 사람 존재 또는 움직임을 감지하여 조명, 난방 및 냉방 시스템을 자동으로 제어할 수 있습니다. 이를 통해 필요할 때만 작동하여 에너지 소비를 최소화할 수 있습니다.
2. 열화상은 어떻게 작동합니까?
열화상은 적외선 복사를 감지하는 특수 카메라를 사용하여 작동합니다. 카메라는 물체에서 방출되는 복사의 강도를 측정하고 다른 온도 값을 나타내기 위해 다른 색상 또는 회색조 값을 할당합니다. 이러한 온도 변화는 관찰 및 분석을 위한 이미지로 표시됩니다.
3. 열화상의 응용 분야는 무엇입니까?
열화상은 다양한 산업 분야에서 다양한 응용 분야를 가지고 있습니다. 일반적으로 전기 검사, 건물 및 주택 검사, 감시 및 보안, 소방, 의료 진단, 산업 검사 및 야생 동물 관찰에 사용됩니다.
