-20C~150C/0~550C의 온도 측정 범위와 장파장 적외선 열 카메라 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 640x512 | 소비 전력 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
| 넷드 | <40mK | 프레임 속도 | 25Hz/30Hz |
| 하이 라이트 | 소방 장파장 적외선 열 카메라 모듈,0.8W 열 카메라 모듈,구조 적외선열 카메라 모듈 |
||
제품 설명

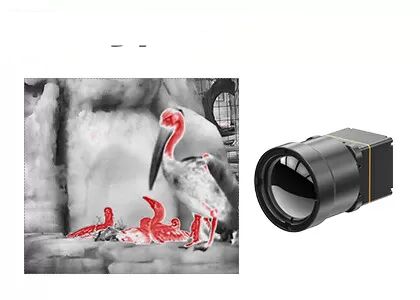

-20C~150C/0~550C의 온도 측정 범위와 장파장 적외선 열 카메라 모듈
제품 설명
TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다. 그것은 640×512/12um 세라믹 패키지 비냉각 적외선 검출기를 통합합니다. 전형적 NETD<40mk로, TWIN612 열 모듈은 더 뚜렷한, 날카롭고 더 상세한 이미지를 제공할 수 있습니다.
30Hz까지 -20C~150C/0~550C의 온도 측정 범위, ±2C 또는 ±2%의 정확도와 프레임 속도와 함께, 열 모듈은 매끄러운 열화상과 정확한 온도측정을 보증합니다.
TWIN612 열 모듈은 0.8w만큼 낮게 콤팩트 디자인, 경량 구조와 소비 전력이라는 유리한 입장에 있습니다. 개선된 이미지 알고리즘과 온도 측정 기능으로, TWIN612 열 모듈은 더 안정적 영상과 정확 온도를 제공합니다.
세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.
주요 특징
- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk>
- 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력
품질 규격
| 모델 | TWIN612/R |
| ir 디텍터 성능 | |
| 결의안 | 640×512 |
| 화소 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적 NETD | <40mK |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 구동 시간 | 6s |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11 |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 전형적 소비 전력 | 0.8W |
| 온도측정 | |
| 작동 온도 범위 | -10C~50C |
| 온도 측정 범위 | -20C~150C, 0C~550C |
| 온도 측정 정확도 | ±2C 또는 ±2%의 더 큽니다 |
| SDK | 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
| 물리적 특성 | |
| 차원 (밀리미터) | 25.4×25.4×35 (렌즈 없이) |
| 중량 | (렌즈 없이) 25g |
| 환경 적응 능력 | |
| 작동 온도 | -40C~+70C |
| 저장 온도 | -45C~+85C |
| 습도 | 5%~95%, 불응축 |
| 진동 | 5.35grms, 3 주축 |
| 충격 | 반 정현파, 40g/11ms, 3 주축, 6이지 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정된 무열적 : 13 밀리미터 |
산업 적용
TWIN612/R 열사진법 모듈은 서모그래피, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조의 분야에 적용됩니다
우리의 장점
FAQ
1. 열 카메라는 벽 또는 다른 고체 객체를 통해서 볼 수 있습니까?
아니오, 열 카메라는 벽 또는 고체 객체를 통해서 볼 수 없습니다. 그들은 시계에서 물체에 의해 분사되거나 반영된 적외선 방사를 발견하고 측정합니다. 그러나, 유리와 같은 특정 자재가 적외선 방사가 열 카메라가 이러한 투명 재질을 통해서 볼 수 있도록 통과하세요 있게 허락합니다.
2. 무엇이 냉각되고 비냉각 열 모듈입니까?
냉각되고 비냉각 열 모듈은 열 복사를 사로잡고 분석해서 사용된 적외선 (IR) 화상 처리 시스템의 유형입니다. 그들은 일반적으로 감독, 소방, 공업 검사와 같은 애플리케이션에서 사용됩니다
3. 냉각되고 비냉각 열 모듈 사이의 차이가 무엇입니까?
주요한 차이는 사용된 센서기술의 종류에 있습니다. 냉각된 열 모듈은 일반적으로 -200 도 섭씨 아래에, 센서를 극저온으로 유지하기 위해 극저온 냉각 기구를 통합시킵니다. 이 냉방은 장기적이고 해상도 적용에서 민감도를 강화하고, 더 높은 화질과 더 좋은 성능의 결과를 초래한 센서의 소음을 감소시킵니다. 그러나, 냉각된 열 모듈은 더 비싸고 더 크고, 정기 정비를 요구합니다.
다른 한편으로는, 비냉각 열 모듈은 실온에 작동하는 마이크로볼로미터 센서를 사용합니다. 이러한 센서는 온도의 변화를 탐지하고, 그들을 전기 신호로 변환시키며, 그것이 열화상을 만들기 위해 그리고 나서 처리됩니다. 비냉각 열 모듈은 더 작고 더 소형이고 덜 비싸고, 어떤 유지도 요구하지 않습니다. 그러나, 그들은 더 낮은 민감도를 제공하고, 부담스러운 시나리오에서와 마찬가지로 작동하지 않을지도 모릅니다.
