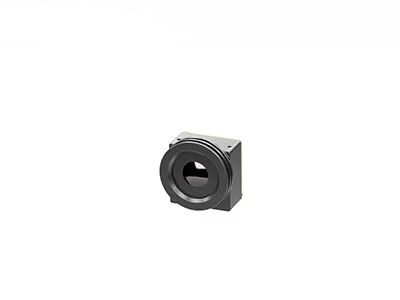

3.2 밀리미터 렌즈와 옵티미즈드 스왑-C iLC212 열 카메라 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 256x192 | 소비 전력 | 700mW |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
| 넷드 | ≤65mK | 프레임 속도 | 25Hz/30Hz |
| 하이 라이트 | iLC212 열 카메라 모듈,3.2 밀리미터 렌즈 열 카메라 모듈,스왑-C 적외선 카메라 모듈 |
||
제품 설명
3.2 밀리미터 렌즈와 옵티미즈드 스왑-C iLC212 열 카메라 모듈
제품 설명
iLC212 비냉각 IR 이미징 모듈은 256x192 / 12μm 초점면 어레이 웨이퍼 레벨 패키지 (WLP) 적외선 검출기를 통합하고, 8에서 14μm까지 이르는 장파장 적외선 (장파장 적외선) 스펙트럼을 사로잡을 수 있습니다.
완전히 최적화된 스왑-C를 위한 오리엔드, iLC212 열 카메라 모듈은 특별히 보안과 감시를 위한 크기, 무게와 그 지역에서 비용에 관한 엄격한 요구사항을 가지고 있는 그 고객들을 위해 설계됩니다. 그것의 소형 사이즈, 경량과 매우 낮은 가격 때문에, iLC212 열 코어는 매우 고객들의 낮은 가격 요구를 만족시키고 그들을 위해 그들의 발달 시간과 차액 비용을 줄입니다.
세계적 센서기술은 디자인, 제조, 판매와 열 이미징 검출기와 적외선 모듈의 마케팅을 전문으로 합니다. 우리는 고객들에게 이차적 전개된 시간을 줄이고, 매우 고객들을 위한 비용을 줄인 다양한 적외선열 영상 솔루션을 제공할 수 있습니다.
주요 특징
- 완전히 최적화된 스왑-C 애플리케이션
- 다양한 보안 열 카메라에 적합합니다
- 다양한 열 이미징 애플리케이션
- 저 전력 소모
품질 규격
| 모델 | iLC212 |
| ir 디텍터 성능 | |
| 재료 | 비냉각 산화 바나듐 |
| 결의안 | 256×192 |
| 화소 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25C@50Hz |
| 영상 처리 | |
| 디지털 영상 | RAW/YUV/BT656 ; USB2.0 비디오 전송을 지원하세요 ; 온도측정 지원 파라메터 라인 |
| 디지털 프레임 비율 | 25Hz/30Hz |
| 이미지 표시 | Black-hot / 빛나는 / 의색 |
| 이미지 알고리즘 | 불일치 보정 (NUC) 3D 이미지 잡음 저감 (3DNR) 2D 소음 감소 (DNS) 동적 범위 압축 (DRC) EE 향상 |
| 구동 시간 | ≤3s |
| 온도측정 | |
| 작동 온도 범위 | -10C~+50C |
| 온도 측정 범위 | -20C~+150C, 온도측정 군체 형성과 특화를 지원하십시요 |
| 온도 측정 정확도 | ±3C/±3% (더 큰 가치에게 가지고 가세요) @23C±5C ; 온도는 측정 거리는 1.5m입니다 |
| 지방 기온 측정 | 어떠한 지역 온도측정, 출력 영역 최대값, 최소 값과 평균 값을 지원하세요 |
| SDK | 창호 / 리눅스 버전이 비디오 스트림 분석을 달성하고, 온도 전환에 회색으로 됩니다 |
| 전기 인터페이스 | |
| 외부인터페이스 | 30pin HRS 연결기 전원 입력 디지털 영상 RS232-TTL/USB2.0 GPIO 기타 등등. |
| 통신 | RS232-TTL/USB2.0 |
| 팽창 성분 | VPC는 탑니다 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어와 비디오 디스플레이 |
| 전원 시스템 | |
| 전원 공급기 | DC 3.3V±0.1V |
| 전력 소모 | 지속 상태 : 0.70W/3.3V @23±3C |
| 물리적 특성 | |
| 연결기 | 외부 커넥터 모델 : DF40C-30DP-0.4V (51), (HRS-마레) 접합하는 커넥터 모델 : (HRS 여성인) DF40C (2.0)-30DS-0.4V (51) |
| 사이즈 | (3.2 밀리미터 렌즈를 포함하여) 21mm×21mm×12.8mm |
| 중량 | (3.2 밀리미터 렌즈를 포함하여) 8.9g±0.5g |
| 환경 적응 능력 | |
| 작동 온도 | -40C~+70C |
| 저장 온도 | -45C~+85C |
| 습도 | 5%~95%, 불응축 |
| 충격 & 내진동성 | 충돌하세요 : 반 정현파, 40g/11ms, 3 주축, 6이지 방향 진동 : 5.35grms, 3 주축 |
| 인증 | ROHS2.0/REACH |
| 렌즈 | |
| 선택적인 렌즈 | 3.2 mm/F1.1, HFOV : 55.6±2.8' ; 코팅하는 것 : AR |
산업 적용
iLC212 열사진법 모듈은 보안 모니터링, 서모그래피, 착용가능 장치, 차량 전자공학, 스마트 홈, 존재 생물들 감지 등의 현장에 적용됩니다.
전시회
FAQ
1. 열 카메라는 벽 또는 다른 고체 객체를 통해서 볼 수 있습니까?
아니오, 열 카메라는 벽 또는 고체 객체를 통해서 볼 수 없습니다. 그들은 시계에서 물체에 의해 분사되거나 반영된 적외선 방사를 발견하고 측정합니다. 그러나, 유리와 같은 특정 자재가 적외선 방사가 열 카메라가 이러한 투명 재질을 통해서 볼 수 있도록 통과하세요 있게 허락합니다.
2. 무엇이 냉각되고 비냉각 열 모듈입니까?
냉각되고 비냉각 열 모듈은 열 복사를 사로잡고 분석해서 사용된 적외선 (IR) 화상 처리 시스템의 유형입니다. 그들은 일반적으로 감독, 소방, 공업 검사와 같은 애플리케이션에서 사용됩니다
3. 냉각되고 비냉각 열 모듈 사이의 차이가 무엇입니까?
주요한 차이는 사용된 센서기술의 종류에 있습니다. 냉각된 열 모듈은 일반적으로 -200 도 섭씨 아래에, 센서를 극저온으로 유지하기 위해 극저온 냉각 기구를 통합시킵니다. 이 냉방은 장기적이고 해상도 적용에서 민감도를 강화하고, 더 높은 화질과 더 좋은 성능의 결과를 초래한 센서의 소음을 감소시킵니다. 그러나, 냉각된 열 모듈은 더 비싸고 더 크고, 정기 정비를 요구합니다.
다른 한편으로는, 비냉각 열 모듈은 실온에 작동하는 마이크로볼로미터 센서를 사용합니다. 이러한 센서는 온도의 변화를 탐지하고, 그들을 전기 신호로 변환시키며, 그것이 열화상을 만들기 위해 그리고 나서 처리됩니다. 비냉각 열 모듈은 더 작고 더 소형이고 덜 비싸고, 어떤 유지도 요구하지 않습니다. 그러나, 그들은 더 낮은 민감도를 제공하고, 부담스러운 시나리오에서와 마찬가지로 작동하지 않을지도 모릅니다.
