x제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 하이 라이트 | 경량 고해상도 열화상 카메라 모듈,ROHS 고해상도 열화상 카메라 모듈 |
||
제품 설명

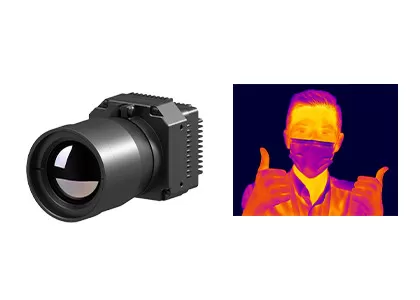

PLUG1212 적외선 카메라 모듈
산업 온도 측정을 위한 고감도 1280x1024/12μm 열 사진기 핵심
제품 설명
PLUG1212R은 GST(Global Sensor Technology)에서 개발한 PLUG 시리즈 비냉각 적외선 카메라 모듈 중 하나입니다.전문 신호 처리 회로 및 이미지 처리 플랫폼을 갖춘 GST1212M 비냉각 적외선 감지기를 기반으로 하며 대상 적외선 복사를 온도 데이터로 완전히 변환합니다.온도 측정이 가능하고 온도 범위를 사용자 정의할 수 있어 산업용 열화상 측정의 특정 요구 사항을 충족합니다.
대형 어레이 1280x1024 해상도의 PLUG1212R 비냉각식 열 모듈은 더 많은 이미지 세부 정보를 제공하고 더 넓은 시야를 지원할 수 있습니다.축소된 12µm 픽셀 크기는 더 나은 공간 해상도를 제공하고 더 짧은 광학 렌즈 초점과 일치하여 동일한 범위 임무를 달성합니다.
Global Sensor Technology는 열적외선 감지기 및 적외선 카메라 모듈 공급업체입니다.다년간의 산업 응용 경험을 바탕으로 독자적인 R&D 적외선 검출기의 핵심 기술로 모든 산업 분야의 고객에게 전문적이고 효율적이며 편리한 솔루션을 제공할 수 있습니다.
주요 특징
- 매우 선명한 열화상
- 안정적인 성능
- 선명한 화질 및 디테일
- 강한 환경 적응력
제품 상세 사항
| 모델 | 플러그1212R |
| IR 감지기 성능 | |
| 해결 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 구성 요소 | USB/Camerlink |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 전자식 확대 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 디스플레이 | 블랙 핫/화이트 핫/의사 색상 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 전원 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확도 | ±2°C 또는 ±2%(최대값 취) |
| SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 |
| 물리적 특성 | |
| 치수(mm) | 56x56x40.2 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -45°C ~ +85°C |
| 습기 | 5%~95%, 비응축 |
| 진동 | 무작위 진동 5.35grms, 3축 |
| 충격 | 하프 사인파, 40g/11ms, 3축 6방향 |
| 광학 | |
| 옵션 렌즈 | 고정 초점 무열: 19mm/25mm |
산업 응용
PLU1212R 적외선 이미징 모듈은 전력 전기, 머신 비전, 건물 검사, 야금 석유화학 등에 널리 사용됩니다.
우리의 장점
자주 묻는 질문
1.적외선 열화상이란 무엇입니까?
서모그래피는 물체 표면 온도 감지에 기반한 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵의 형태로 기록되고 시각화됩니다.
2. 적외선 열화상 촬영은 무엇에 사용할 수 있습니까?
적외선 열화상은 주택 검사를 수행하고 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3.적외선 열화상 촬영의 장점은 무엇입니까?
비파괴 검사의 경우 검사가 간편하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 작업 효율성 증대, 인력 및 장비 감가상각 감소 등의 효과가 있습니다.
의료용 서모그래피의 경우 인체의 숨겨진 문제를 찾는 데 매우 효율적이며 방사선과 통증이 없는 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
