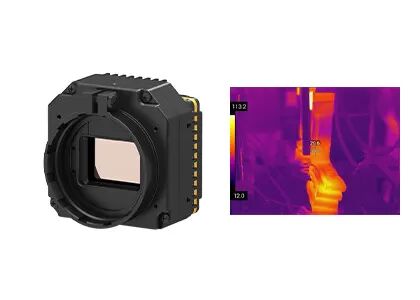

방사선 VOx 열 카메라 모듈 냉각되지 않은 640X512/12μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 플러그612R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | NETD | <30mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 44.5x44.5x33.6mm |
| 강조하다 | 방사 측정 열화상 카메라 모듈,VOx 열화상 카메라 모듈,VOx 모듈 |
||
제품 설명
PLUG612R 640x512/12μm 열 센서와 함께 LWIR 냉각되지 않은 열 카메라 모듈
제품 설명
PLUG612R 열영상 모듈은 방사선 측정 기능이 있으며 적외선 비접촉 온도 측정 기능이 있습니다.그것은 목표 영역의 열 이미지 및 열 분포를 신속하게 얻기 위해 640x512 / 12μm 냉각되지 않은 열 적외선 탐지기를 통합.
PLUG612R 냉각되지 않은 LWIR 적외선 카메라 모듈은 선명하고 선명한 열 이미지 품질을 제공합니다.이 냉각되지 않은 적외선 열영상 모듈은 산업 열영상 및 온도 측정 분야에서 적용됩니다.그것의 온도 범위는 산업 열측정의 특수한 요구 사항을 충족시킬 수 있습니다.
우리는 적외선 열 감지기와 열 카메라 코어의 설계, 제조, 판매 및 마케팅에 전문입니다.우리는 고객들에게 다양한 적외선 열영상 솔루션을 제공할 수 있습니다. 이는 2차 개발 시간을 단축하고 고객들의 비용을 크게 줄일 수 있습니다..
주요 특징
- 탐지기 유형: 냉각되지 않은 미크로 볼로미터
- 탐지 물질: 바나디움 산화물
- NETD < 30mk, 높은 민감도
- 안정적인 성능
- 강한 환경 적응력
제품 사양
| 모델 | PLUG612R |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | < 10초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | Y16/YUV/BT656/LVDS |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 4~6V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열도 |
| 신체적 특성 | |
| 크기 (mm) | 44.5x44.5x366 |
| 무게 | ≤ 85g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 13mm/19mm/24mm |
산업용 용도
PLUG612R 열 센서 모듈은 전기 전력 검사, 기계 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조, ADAS,UAV 유료물 등.
우리 제품 라인
높은 민감도와 뛰어난 성능
적외선 산업에서 세계 최고의 기술
사용 가능한 다양한 적외선 탐지기
다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 lR 탐지기
빠른 배송을 보장하기 위한 대량 생산
3개의 생산 라인업으로 매년 수백만 개의 탐지기를 생산할 수 있습니다.
자주 묻는 질문
1냉각되지 않은 초원 평면 배열 미크로 볼로미터는 어떻게 작동합니까?
적외선 방사선 열 효과의 원리를 사용하여 냉각되지 않은 적외선 탐지기는 적외선 흡수 물질로 적외선 방사선 에너지를 열 에너지로 변환합니다.따라서 민감한 물질의 온도가 증가합니다그럼, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 초점 평면 탐지기는 통합 된 Dewar 냉각 조립 장치 (IDCA) 가 필요하지 않으며 방 온도에서 작동 할 수 있습니다. 빠른 시작, 낮은 전력 소비,작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등. 냉각되지 않은 적외선 초점 평면 탐지기의 민감도는 냉각 된 적외선 탐지기의 것만큼 좋지 않지만,그것의 비용 성능은 냉각 탐지보다 분명히 더 좋았습니다더 넓은 적용 가능성을 가지고 있습니다.
