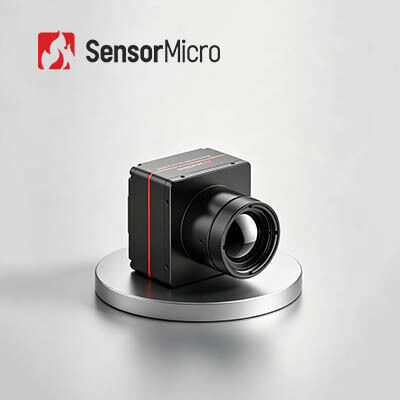

셔터리스 디자인의 고해상도 이미징용 비냉각 HD LWIR 1280x1024 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 프레임 속도 | 25Hz/30Hz/50Hz | 스펙트럼 범위 | 8~14μm |
| 디지털 줌 | 1X/2X/4X/8X | 공급 전압 | 2.7V~5.3V |
| 강조하다 | 1280x1024 열 카메라 모듈,비냉각 장파장 적외선 열 카메라 모듈,비냉각 장파장 적외선 열사진법 모듈 |
||
제품 설명
Uncooled HD LWIR 1280x1024/12µm 열화상 카메라 모듈 (열 보안 카메라용)
제품 개요
1280×1024/12µm 비냉각 적외선 검출기를 기반으로 개발된 이 메가픽셀 열화상 카메라 코어는 일반 제품보다 더 넓은 시야각, 더 긴 탐지 거리, 더 상세한 타겟 이미징을 제공합니다. 셔터리스 설계를 특징으로 하여 관찰 시 흔히 발생하는 이미지 끊김 및 노이즈 문제를 효과적으로 제거합니다.
iSE1212는 슈퍼 해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 OSD, 절전 모드, 전자 줌 등의 기능을 지원합니다. 다양한 비디오 인터페이스와 렌즈를 통해 쉽게 통합할 수 있으며, 고급 적외선 애플리케이션을 위한 최고 수준의 이미징 경험을 제공합니다.
주요 특징
- 고해상도 이미징과 부드러운 시각 효과 - 메가픽셀 열화상 이미징을 부드럽고 지연 없는 성능으로 제공합니다. 더 넓은 시야각, 더 넓은 각도 커버리지, 더 긴 탐지 범위, 향상된 디테일을 제공합니다.
- 무음 성능을 위한 셔터리스 작동 - 사용 중 셔터 보정이 필요 없어 기존 설계에서 흔히 발생하는 이미지 끊김 현상을 제거합니다. 무음 작동으로 타겟에 의한 탐지를 피할 수 있습니다.
- 풍부한 기능과 쉬운 통합 - 슈퍼 해상도 알고리즘, PIP, 사용자 정의 OSD, 절전 모드, 원클릭 보정, 다양한 Micro OLED 디스플레이와의 호환성을 지원합니다. 광범위한 광학 렌즈 및 확장 부품과 호환되어 쉬운 2차 개발 및 유연한 시스템 통합이 가능합니다.
제품 사양
| 모델 | iSE1212 |
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280×1024 |
| 픽셀 크기 | 12µm |
| 스펙트럼 응답 | 8µm ~ 14µm |
| 일반 NETD | ≤30mK |
| 이미지 처리 | |
| 유효 픽셀 | 1280×1024 |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 시작 시간 | 7초 |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 셔터리스 | 지원 |
| 이미지 표시 | 10가지 유형 (백색 핫/용암/철 적색/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 핫) |
| 이미지 방향 | 수평/수직/대각선 |
| 디지털 줌 | 1x/2x/4x/8x |
| 이미지 밝기 | 자동/수동 |
| 이미지 대비 | 자동/수동 |
| 보정 모드 | 수동 |
| 레티클 | 지원 |
| 시스템 기능 | |
| 절전 모드 | 지원 |
| 메뉴 설정 | 사용자 정의 가능 |
| 메뉴 언어 | 중국어 / 영어 |
| 오프셋 보정 | 지원 |
| 키패드 | ≥4 (버튼 기능 사용자 정의 가능) |
| OLED 드라이빙 | I2C, 16비트/24비트 병렬 포트, datavalid 및 기타 드라이브 화면 신호를 지원합니다. Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A를 직접 구동합니다. MIPI 디스플레이 신호를 지원하며 IBOE VX039FHP-NH4 화면을 직접 구동할 수 있습니다. |
| PC 소프트웨어 | 컴퓨터 소프트웨어 - 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: BP040SB-50-0114-B-R0 |
| 통신 인터페이스 | TTL-232/USB |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 확장 부품 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 전기 인터페이스 | 공급 전압: 2.7V~5.3V |
| 일반 전력 소비 | 1.2W@25Hz@23±3℃ |
| 기계/렌즈 | |
| 베어 코어 크기(mm) | 38×39×28 | 68×69×30.2 |
| 베어 코어 무게(g) | 65±3 | 88.5±3 |
| 광학 렌즈 | 고정 초점 비열: 14mm/19mm/25mm/35mm | 고정 초점 비열: 50mm/100mm 모터 구동 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 셔터 부품 | 선택 사항 |
| 보호 등급 | IP67 (전면 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35g, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 | 500g@1ms |
| 인증 | ROHS2.0/REACH |
산업 응용 분야
iSE1212 열화상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰, 머신 비전, 소비자 전자 제품 등 다양한 산업 분야에서 널리 사용됩니다.
자주 묻는 질문
야간 투시에서 열화상 기술이 인기 있는 이유는 무엇인가요?
야간 투시 산업에서 열화상은 장거리, 은폐 및 열악한 이미징 환경에 대한 내성 측면에서 뛰어난 장점을 가지고 있습니다.
차량 비전 시스템에서 적외선 열화상의 장점은 무엇인가요?
적외선 열화상 차량 비전 시스템은 ADAS(첨단 운전자 지원 시스템)의 일종으로, 대상의 적외선 복사를 육안으로 볼 수 있는 적외선 이미지로 변환합니다. 물체의 적외선 복사는 항상 발생하며 외부 날씨 요인의 영향을 받지 않습니다. 따라서 열화상 기술로 지원되는 차량용 비전 시스템은 밤, 비, 눈, 안개, 모래 및 먼지와 같은 날씨의 영향을 받지 않으며 하루 종일 차량 앞의 선명한 도로 이미지를 제공할 수 있으며, 마주 오는 차량의 눈부심 간섭도 제거할 수 있습니다.
