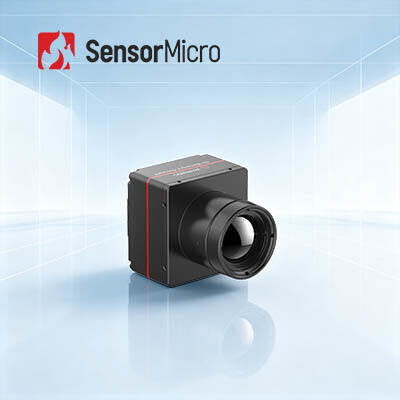

냉각되지 않은 LWIR 열 카메라 모듈, 1280x1024 해상도와 12μm 픽셀 피치로 셔터리스 클리어 이미징
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1.2W@25Hz@23±3℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | LWIR 열 카메라 모듈 640x512,12um 맑은 영상 열 카메라 모듈,LWIR 고해상도 열카메라 모듈 |
||
제품 설명
1280x1024/12μm 맑은 영상으로 냉각되지 않은 LWIR 열 카메라 모듈
제품 개요
iSE1212 열모듈은 1280×1024/12μm 냉각되지 않은 적외선 탐지기를 통합합니다. 전형적인 NETD≤30mK로, 이 열카메라 모듈은 더 명확하고 날카롭고 더 자세한 이미지 성능을 제공합니다.
이 메가픽셀 열영상 카메라 코어는 더 넓은 시야장, 더 긴 탐지 거리와 표준 제품보다 더 상세한 목표 영상을 제공합니다.그것은 효과적으로 관측 중에 일반적으로 발생하는 이미지 stammering 및 노이즈 문제를 제거.
주요 특징
부드러운 시각적 으로 고화질 영상 촬영
- 매끄럽고 지연 없는 성능으로 메가픽셀 열영상을 제공합니다
- 보다 넓은 시야, 더 큰 각도, 더 큰 탐지 범위, 더 나은 세부 정보
조용한 성능을 위해 셔터리스 작동
- 사용 중에 셔터 캘리브레이션이 필요하지 않으며 전통적인 디자인에서 흔한 이미지 거침을 제거합니다.
- 조용 한 동작 은 목표물 들 이 탐지 하는 것 을 피 하는 데 도움 이 된다
특징이 풍부하고 통합 친화적
- 슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 광범위한 광 렌즈 및 확장 된 구성 요소와 호환되며 간편한 2차 개발 및 유연한 시스템 통합을 가능하게합니다.
제품 사양
| 모델 | iSE1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 효과적 픽셀 | 1280×1024 |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz |
| 시작 시간 | 7s |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 셔터 없이 | 지원 |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| 이미지 방향 | 수평/직선/삼각형 |
| 디지털 줌 | 1x/2x/4x/8x |
| 이미지 밝기 | 오토/마뉴얼 |
| 이미지 대조 | 오토/마뉴얼 |
| 보상 모드 | 사용 설명서 |
| 레티클 | 지원 |
| 시스템 기능 | |
| 잠자리 모드 | 지원 |
| 메뉴 설정 | 사용자 정의 |
| 메뉴 언어 | 중국어 / 영어 |
| 오프셋 캘리브레이션 | 지원 |
| 키보드 | ≥4 (버튼 기능 조정 가능) |
| OLED 운전 | 지원 I2C, 16비트/24비트 병렬 포트, datavalid 및 기타 드라이브 화면 신호 디렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다. |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 |
| 통신 인터페이스 | TTL-232/USB |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 전기 인터페이스 | 공급 전압: 2.7V ~ 5.3V 일반적인 전력 소비: 1.2W@25Hz@23±3°C |
| 기계/렌즈 | |
| 맨 코어 크기 ((mm) | 38×39×28 68×69×302 |
| 맨 핵 중량 (g) | 65±3 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 셔터 부품 | 선택 사항 |
| 보호 수준 | IP67 (전선 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 5.35g, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3배 |
| 인증 | ROHS2.0/REACH |
산업용 용도
iSE1212 열영상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자 및 기타 분야에서 적용됩니다.
센서 마이크로에 대해
센서마이크로 (SensorMicro) 는 세계 최고의 적외선 탐지기 제조업체이자 서비스 제공업체입니다.우리는 전 세계 고객에게 고성능 냉각 및 냉각 열영상 탐지기를 제공하고 전문적인 응용 경험을 공유합니다..
센서마이크로 (SensorMicro) 는 선진 적외선 감지기, 카메라 코어, 다재다능한 형식과 파동 대역을 갖춘 모듈을 제공합니다.우리의 제품은 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미지 및 센싱 애플리케이션을 지원합니다..
센서 마이크로 탐지기는 열도, 보안 및 감시, 개인 시력, 자동차 및 소비자 적외선 제품에서 널리 사용되었습니다.우리 대용량 생산 능력은 모든 기존 및 신흥 시장에서 증가하는 수요를 충족시킬 수 있습니다..
자주 묻는 질문
1냉각되지 않은 초원 평면 배열 미크로 볼로미터는 어떻게 작동합니까?
적외선 방사선 열 효과의 원리를 사용하여 냉각되지 않은 적외선 탐지기는 적외선 흡수 물질로 적외선 방사선 에너지를 열 에너지로 변환합니다.따라서 민감한 물질의 온도가 증가합니다그럼, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 초점 평면 탐지기는 통합 된 Dewar 냉각 조립 장치 (IDCA) 가 필요하지 않으며 방 온도에서 작동 할 수 있습니다. 빠른 시작, 낮은 전력 소비,작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등. 냉각되지 않은 적외선 초점 평면 탐지기의 민감도는 냉각 된 적외선 탐지기의 것만큼 좋지 않지만,그것의 비용 성능은 냉각 탐지보다 분명히 더 좋았습니다더 넓은 적용 가능성을 가지고 있습니다.
