빠른 통합을 위한 고감도 MCT MWIR 카메라 핵심 640x512
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
스펙트럼 범위 | 3.7~4.8μm | 사이즈 | 147x58.5x71mm |
하이 라이트 | MWIR 카메라 핵심 640x512,빠른 통합 MWIR 카메라 핵심,고감도 MCT 열 카메라 핵심 |

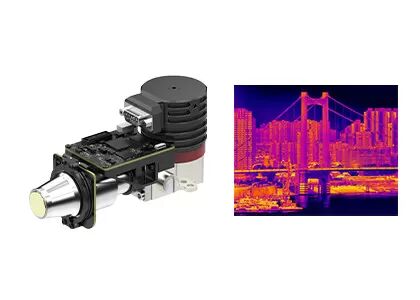

빠른 통합을 위한 고감도 MCT MWIR 카메라 핵심 640x512
고감도 640x512@15μm RS058 MCT MWIR MCT MWIR는 근접 보드로 적외선 모듈을 냉각시켰습니다
EYAS615A AD 모듈은 640x512 포맷 15μm 피치 IR FPA를 기반으로 한 아날로그-디지털 냉각된 적외선 모듈입니다. EYAS615A의 전형적 NETD는 17mK 이합니다. 고감도는 매우 장거리에 매우 작은 적외선 방사 차이를 위해 탐지 또는 인식을 보증합니다.
이 AD 모듈은 FPA 타이밍과 민감한 전원 공급기를 제공하는 근접 이사회를 포함합니다. 게다가 카메라 링크 인터페이스는 대단히 시스템에 검출기의 통합을 단순화하는 16비트 미가공 데이터를 출력합니다.
Therefore, EYAS615A module makes it easy for OEM customers to carry out fast acceptance test on GST C615M 640x512@15μm cooled infrared detector, start rapid secondary development and shorten their development period of cooled infrared modules or complete infrared thermal cameras or systems based on cooled infrared detectors.
- 개발하고 통합되도록 쉽습니다
- 카메라링크 출력된 인터페이스 16비트 미가공 데이터, 직렬 포트 제어
- 일체형 구조체, 차원은 검출기와 일치합니다
- 5V 단일 공급
- 고속도 이동 목표물을 사로잡을 수 있습니다
모델 | EYAS615A |
ir 디텍터 성능 | |
결의안 | 640x512 |
화소 피치 | 15μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 3.7μm~4.8μm MW |
냉각 시간 (25' C) | ≤6min |
최적 NETD (20' C) | ≤17mK |
워킹 모드 | |
프레임 속도 | 조정할 수 있는 1~120Hz |
워킹 모드 | 스냅 사진 ; ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍 |
전기 규격서 | |
표준 외부인터페이스 | QSH 60 핀 |
디지털 영상 | 카메라링크 : 출력 16비트 미가공 데이터 |
외부 동기 장치 | CC1 : INT / 프레임 외부 동기 장치 ; CC2 : MC 외부 동기 장치 |
통신 | 카메라링크 직렬 포트 : TFG+/-, TC+/- ; 9600bps |
전원 공급기 | 1명의 채널 영상 패널 : 5V 1 채널 크리오쿨러 : 24V |
파워 안정화 소비 | 7W |
차원 (밀리미터) | 147×58.5×71 |
중량 | ≤680g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
EYAS615A 열사진법 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.
1. 열 센시비티가 무엇입니까?
또한 NETD (소음 등가 온도차)로 명명된 열 감응성은 매체 파 (MWIR)를 평가하기 위한 핵심적 매개 변수고 장파 (장파장 적외선) 열화상카메라입니다. 그것은 직접적으로 열영상 형성기에 의해 측정된 명료성과 관련됩니다. 그것은 온도차의 신호대잡음비를 대표하고 밀리켈빈스 (mK)로 측정된 수치입니다. 열 감도 값이 더 작습니다, 더 높은 민감도와 청소기 이미지.
2. 열사진법의 적용이 무엇입니까?
온도측정과 전천후 영상은 적외선열 이미지 처리 기술의 2 기본적 기능입니다. 제품은 이러한 2를 기반으로 기술이 넓게 보안 & 모니터링, UAV 화물, 공업 검사, 소방, 예측적 유지 관리, ADAS, 유행성 방지, 아이엇 등에서 사용됨이 분명해졌습니다.
