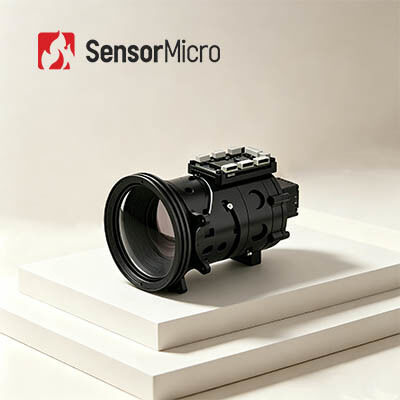

동물 관찰을 위한 640x512 해상도 12μm 픽셀 피치 비냉각식 열 화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 민감한 물질 | 소리 | 해결 | 640x512 / 12μm |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | NETD | 20mK 이하 |
| 스펙트럼 범위 | 8~14μm LW | 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 강조하다 | 비냉각 카메라 모듈 640x512,열사진법 카메라 모듈 17 um |
||
제품 설명
동물 관찰용 비냉각식 열화상 카메라 모듈 640x512 12μm
제품개요
iSE612 적외선 카메라 코어는 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰용으로 설계되었습니다. 자체 개발한 ApexCore 열감지기를 셔터리스 구조로 활용하여 끊김이나 노이즈 없이 안정적인 이미지를 보장합니다. 다양한 기능과 다양한 렌즈를 지원하는 이 모듈은 머신 비전 및 가전제품에 쉽게 통합될 수 있습니다.
주요 특징
- 부드럽고 안정적이며 높은 비용 효율성:작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다. NETD≤20mK의 비용 효율적인 ApexCore 세라믹 포장 감지기를 채택합니다.
- 작고 가벼우며 통합이 유연함:크기는 25.4×25.4×22.7mm, 코어 무게는 26±1.5g 이하입니다. 공간 절약형 구조 설계로 유연한 시스템 레이아웃과 통합이 가능합니다.
- 원활한 통합을 위한 풍부한 기능:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
기술 사양
| 모델 | iSE612 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 20mK 이하 | |
| 이미지 처리 | ||
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 전기 같은 | ||
| 표준 외부 인터페이스 | 50핀:BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7mm | Φ36×24.3mm |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 | 고정 초점 무열: 4.8mm/9.1mm/13mm/19mm | 고정 초점 무열: 25mm/35mm/50mm/70mm/100mm 수동 초점: 25mm/35mm/50mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 셔터 구성 요소 | 선택 과목 | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE612 열화상 카메라 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등에 널리 사용됩니다.
적외선 감지 분야의 신뢰할 수 있는 파트너
- 심층적인 기술 전문성:칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 기능을 갖춘 적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 보유하고 있습니다.
- 혁신과 실제 구현에 중점:열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 경계를 지속적으로 넓히는 데 전념하고 있습니다.
- 다양한 제품 포트폴리오:냉각식 및 비냉각식 모두를 포함하는 광범위한 적외선 감지 구성 요소는 다양한 산업 분야에 맞춤형 솔루션을 제공합니다.
- 엄격한 신뢰성 검증:생산 전반에 걸쳐 다양한 테스트 절차를 갖춘 강력한 품질 관리 시스템으로 장기적인 안정성과 신뢰성을 보장합니다.
- 전문 기술 지원:엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 출시 기간을 단축합니다.
자주 묻는 질문
IR 감지기를 냉각해야 하는 이유는 무엇입니까?
작동 온도 및 냉각 요구 사항에 따라 적외선 감지기는 냉각식과 비냉각식으로 나눌 수 있습니다. 비냉각식 열화상 센서는 실온에서 작동하므로 반응 속도가 느리고 감도가 상대적으로 낮습니다. 냉각식 적외선 감지기는 극저온에서 작동하며 기본적으로 최상의 성능을 발휘하려면 냉각이 필요한 광자 감지기입니다.
의료용 열화상 기술의 장점은 무엇입니까?
의료 검사는 의학적 진단의 첫 번째 단계이며, 장기 건강을 평가하기 위한 현재의 많은 검사는 침습적이고 불편합니다. 건강 검진과 열화상 촬영을 결합하면 이 문제를 효과적으로 해결할 수 있습니다. 열화상 기술을 사용하면 의사는 100% 안전하고 방사선이 없으며 비침습적, 비접촉식 전신 검진을 수행하여 불필요한 검사 절차를 더 이상 피할 수 있습니다. 인체 각 부위의 열 분포를 빠르게 보여줌으로써 신체적 이상을 조기에 발견하고 진단할 수 있어 향후 치료가 더 쉽고 효과적이게 됩니다.
