소형 VOx FPA 열 이미징 카메라 핵심 120x90 / 17μm
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 스펙트럼 범위 | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| 결의안 | 120x90 | 화소 피치 | 17μm |
| 온도 범위 | (주문형인) -20C~+120C | 사이즈 | 8.5x8.5x9.16mm |
| 하이 라이트 | VOx FPA 열 이미징 카메라,소형 열 이미징 카메라 핵심,열 카메라 핵심 120x90 |
||
제품 설명
TIMO120 열 카메라 핵심

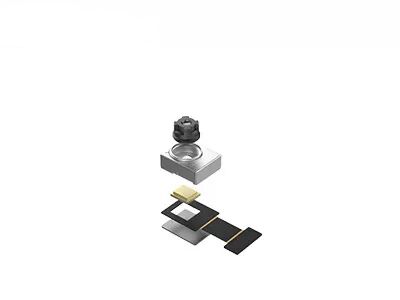

적외선 카메라에 통합된 소형 VOx FPA 120x90 / 17μm 열 이미징 카메라 핵심
제품 설명
TIMO120 소형 적외선 모듈은 빨리 표적 영역과 열 분포의 열화상을 획득하기 위해 웨이퍼 레벨 광학, 120x90 / 17μm 웨이퍼 레벨 패키지 (WLP) 검출기와 기초적 화상 처리 회로를 통합합니다.
TIMO120 열사진법 핵심은 최적화된 크기, 무게, 권력, 비용 (스왑-C) 적외선 이미지 형성 적용을 위해 지향됩니다. 그것의 최고 소형 구조와 극히 낮은 소비 전력은 비용, 크기와 무게에 엄격한 요구사항으로 다양한 스마트 장치, 열영상 형성기 또는 이동 단말기 안으로 통합되도록 편리합니다.
주요 특징
- 최소 WLP 적외선 모듈, 8.5x8.5x9.16mm에 있는 차원
- 다양한 내장 플랫폼으로 적합한 DVP 인터페이스
- 눈에 보이는 카메라 모듈 동등물, 직접적으로 통합
- 완료 SDK 개발 키트
- 저 소비 전력은 설계를 하고 더 긴 동작 시간을 연장됩니다
- 많은 종류의 지적 적용을 위한 저비용
품질 규격
| 모델 | TIMO-120 |
| ir 디텍터 성능 | |
| 결의안 | 120x90 |
| 화소 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | ≤60mK |
| 렌즈 유형 | WLO |
| 초점 모드 | 고정된 줌 |
| HFOV | 90' /50' |
| 피사계 심도 | 무한히 10 센티미터 |
| 프레임 속도 | (주문형인) 1~30Hz |
| 온도측정 | |
| 온도 범위 | (주문형인) -20' Ｃ ~ +120' Ｃ |
| 온도 정확도 | 주문형입니다 (신체 또는 산업적 서모그래피를 위한 요구조건을 충족시키세요) |
| 인터페이스 / 제어 | |
| AVDD | 3.6V±0.05V |
| VSK / VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| 인터페이스 | 디지털 인터페이스 |
| 소비 전력 | 45mW (전형적 방식) ; 9mW (저전력 모드) |
| 물리적 특성 | |
| 차원 (밀리미터) | 12x10x5.48 (HFOV=90') ; 8.5x8.5x9.16 (HFOV=50') (상술이 널리 퍼질 것입니다) |
| 작동 온도 | -20' Ｃ ~ +60' Ｃ |
| 저장 온도 | -40' Ｃ ~ +85' Ｃ |
산업 적용
TIMO120 적외선열 카메라 핵심은 넓게 서모그래피, 지적 하드웨어, 정보화 빌딩, 스마트 홈, 아이엇 등과 같은 상당수 지역에서 사용됩니다.
세계적 센서 기술 팀
FAQ
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
