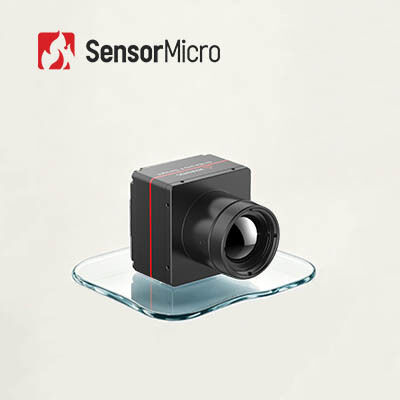

1280x1024/12μm 셔터리스 오퍼레이션 고성능 애플리케이션을 위한 냉각되지 않은 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 통신 인터페이스 | TTL-232/USB | 공급 전압 | 2.7V~5.3V |
| 강조하다 | 비냉각 열화상 보안 카메라 코어,메가픽셀 플러그 열 보안 카메라 코어 |
||
제품 설명
냉각 불필요 열화상 카메라 코어 1280x1024/12µm 메가픽셀 iSE1212
제품 개요
iSE1212는 고성능 애플리케이션을 충족하도록 특별히 설계된 LWIR 1280x1024 해상도 및 12µm 적외선 검출기를 갖춘 대형 냉각 불필요 열화상 카메라 모듈입니다.
최첨단 바나듐 산화물(Vanadium-Oxide) 기술을 통해 iSE1212 적외선 카메라 코어는 복잡하고 혹독한 기상 조건에서 우수한 환경 적응성을 유지하면서 저잡음, 고감도 및 안정적인 성능으로 초고화질 이미지를 제공합니다.
이 고해상도 열화상 카메라 코어는 단거리부터 초장거리까지 온도 모니터링이 가능한 보안 카메라에 통합될 수 있습니다. 고품질 이미징, 정밀한 온도 측정 및 안정적인 성능을 요구하는 통합업체에게 이상적입니다.
주요 특징
- 부드러운 시각 효과를 갖춘 고해상도 이미징:메가픽셀 열화상 이미징을 부드럽고 지연 없는 성능으로 제공합니다. 더 넓은 시야각, 더 큰 각도 범위, 더 긴 탐지 거리 및 향상된 디테일을 제공합니다.
- 무음 성능을 위한 셔터리스 작동:사용 중 셔터 보정이 필요 없어 기존 설계에서 흔히 발생하는 이미지 끊김 현상을 제거합니다. 무음 작동은 대상에 의한 탐지를 방지하는 데 도움이 됩니다.
- 풍부한 기능 및 통합 용이성:슈퍼 해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 Micro OLED 디스플레이와의 호환성을 지원합니다. 다양한 광학 렌즈 및 확장 구성 요소와 호환되어 쉬운 2차 개발 및 유연한 시스템 통합이 가능합니다.
제품 사양
| 모델 | iSE1212 |
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280*1024 |
| 픽셀 크기 | 12µm |
| 분광 응답 | 8µm ~ 14µm |
| 일반 NETD | ≤30mK |
| 이미지 처리 | |
| 유효 픽셀 | 1280*1024 |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 시작 시간 | 7초 |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 셔터리스 | 지원 |
| 이미지 표시 | 10가지 유형 (백색 열/용암/철 적색/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| 이미지 방향 | 수평/수직/대각선 |
| 디지털 줌 | 1x/2x/4x/8x |
| 이미지 밝기 | 자동/수동 |
| 이미지 대비 | 자동/수동 |
| 보정 모드 | 수동 |
| 레티클 | 지원 |
| 시스템 기능 | |
| 절전 모드 | 지원 |
| 메뉴 설정 | 사용자 정의 가능 |
| 메뉴 언어 | 중국어 / 영어 |
| 오프셋 보정 | 지원 |
| 키패드 | ≥4 (버튼 기능 사용자 정의 가능) |
| OLED 구동 | I2C, 16비트/24비트 병렬 포트, 데이터 유효 신호 및 기타 구동 화면 신호를 지원합니다. Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A를 직접 구동합니다. MIPI 디스플레이 신호를 지원하며 IBOE VX039FHP-NH4 화면을 직접 구동할 수 있습니다. |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: BP040SB-50-0114-B-R0 |
| 통신 인터페이스 | TTL-232/USB |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 전기 인터페이스 | 공급 전압: 2.7V~5.3V |
| 일반 전력 소비 | 1.2W@25Hz@23±3℃ |
| 기계/렌즈 | |
| 베어 코어 크기(mm) | 38*39*28 | 68*69*30.2 |
| 베어 코어 무게(g) | 65±3 | 88.5±3 |
| 광학 렌즈 | 고정 초점 비열: 14mm/19mm/25mm/35mm | 고정 초점 비열: 50mm/100mm 모터 구동 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 셔터 구성 요소 | 선택 사항 |
| 보호 등급 | IP67 (전면 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35g, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 | 500g@1ms |
| 인증 | ROHS2.0/REACH |
산업 응용 분야
iSE1212 열화상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰, 머신 비전, 소비자 전자 제품 등 다양한 산업 분야에서 사용될 수 있습니다.
SensorMicro 소개
SensorMicro는 세계 최고의 적외선 검출기 제조업체 및 서비스 제공업체로서 전 세계 고객에게 고성능 냉각 불필요 및 냉각형 열화상 검출기와 전문적인 응용 경험을 제공합니다.
당사는 다양한 형식과 파장대의 고급 적외선 검출기, 카메라 코어 및 모듈을 제공합니다. 선명도, 감도 및 효율성을 위해 설계된 당사 제품은 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미징 및 센싱 애플리케이션을 지원합니다.
SensorMicro 검출기는 열화상, 보안 및 감시, 개인 비전, 자동차 및 소비자 적외선 제품에 널리 사용됩니다. 당사의 대량 생산 능력은 기존 및 신흥 시장 모두의 증가하는 수요를 충족할 수 있도록 합니다.
자주 묻는 질문
냉각 불필요 초점면 배열 마이크로볼로미터는 어떻게 작동합니까?
적외선 복사 열 효과의 원리를 사용하여 냉각 불필요 적외선 검출기는 적외선 흡수 재료를 통해 적외선 복사 에너지를 열 에너지로 변환하여 민감 재료의 온도를 높입니다. 그런 다음 민감 재료의 물리적 매개변수가 이에 따라 변경되고 설계된 변환 메커니즘을 통해 전기 신호 또는 가시광선 신호로 변환되어 물체 감지를 가능하게 합니다.
냉각 불필요 VOx 마이크로볼로미터의 장점은 무엇입니까?
냉각 불필요 적외선 초점면 검출기는 통합 듀어 냉각 어셈블리(IDCA) 장치가 필요 없으며 상온에서 작동할 수 있습니다. 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명 및 저렴한 비용과 같은 장점을 제공합니다. 감도는 냉각 적외선 검출기에 미치지 못할 수 있지만, 수년간의 개발을 통해 냉각 불필요 검출기는 훨씬 더 비용 효율적이며 더 넓은 응용 전망을 갖게 되었습니다.
