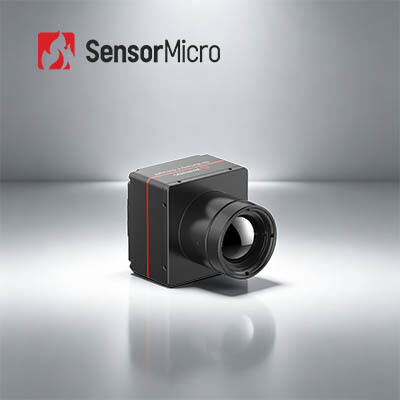

고해상도 적외선 이미징을 위한 1280x1024 해상도 12µm 픽셀 피치 셔터리스 열화상 카메라 코어
| Place of Origin | China |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS2.0; Reach |
| 모델 번호 | iSE1212 |
| Minimum Order Quantity | 1 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280×1024 | 일반적인 NETD | 30mK 이하 |
|---|---|---|---|
| 프레임 속도 | 25/30/50Hz | 일반적인 전력 소비 | 1.2W@25Hz@23±3℃ |
| 공급 전압 | 2.7V~5.3V | 픽셀 피치 | 12μm |
| 강조하다 | 적외선 카메라 코어 24mm,적외선 카메라 코어 19mm,아테르믹 적외선 카메라 코어 |
||
제품 설명
보안 감시용 초명화 1280x1024/12μm 적외선 카메라 코어
제품 개요
iSE1212 열카메라 코어는 다양한 애플리케이션을 위한 날카로운 열영상 솔루션을 제공합니다. 1280x1024의 고해상도와 12μm의 픽셀 피치로,이 냉각되지 않은 적외선 카메라 모듈은 뛰어난 이미지 명확성을 제공합니다, 신뢰성 있고 고성능의 적외선 이미징 응용 프로그램에 이상적인 선택입니다.
주요 특징
- 고화질 영상 촬영지연 없는 성능, 더 넓은 시야장, 더 큰 각 커버리지, 더 긴 감지 범위 및 향상된 세부 사항으로 메가픽셀 열영상을 제공합니다.
- 조용한 성능을 위한 셔터리스 동작:사용 중에 셔터 캘리브레이션이 필요하지 않으며 전통적인 디자인에서 흔히 볼 수 있는 이미지 거침을 제거합니다. 조용한 동작은 목표물에 의해 탐지되는 것을 피하는 데 도움이됩니다.
- 기능이 풍부하고 통합 친화적:슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.광학 렌즈와 확장 된 구성 요소의 광범위한 범위와 호환되며 간편한 2차 개발을 위해
기술 사양
| 모델 | iSE1212 |
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 효과적 픽셀 | 1280×1024 |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz |
| 시작 시간 | 7s |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 셔터 없이 | 지원 |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| 이미지 방향 | 수평/직선/삼각형 |
| 디지털 줌 | 1x/2x/4x/8x |
| 이미지 밝기 | 오토/마뉴얼 |
| 이미지 대조 | 오토/마뉴얼 |
| 보상 모드 | 사용 설명서 |
| 레티클 | 지원 |
| 시스템 기능 | |
| 잠자리 모드 | 지원 |
| 메뉴 설정 | 사용자 정의 |
| 메뉴 언어 | 중국어 / 영어 |
| 오프셋 캘리브레이션 | 지원 |
| 키보드 | ≥4 (버튼 기능 조정 가능) |
| OLED 운전 | I2C, 16비트/24비트 병렬 포트, 데이터 유효성 및 기타 드라이브 화면 신호를 지원합니다. 직접 드라이브 마이크로 OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다. |
| PC 소프트웨어 | 컴퓨터 소프트웨어: 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 |
| 통신 인터페이스 | TTL-232/USB |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 공급 전압 | 2.7V~5.3V |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3°C |
| 기계/렌즈 | |
| 맨 코어 크기 ((mm) | 38×39×28 68×69×302 |
| 맨 핵 중량 (g) | 65±3 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm. |
| 셔터 부품 | 선택 사항 |
| 보호 수준 | IP67 (전선 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 5.35g, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3배 |
| 인증 | ROHS2.0/REACH |
신청서
iSE1212 열카메라 코어는 다음과 같은 첨단 열영상 기능을 필요로 하는 애플리케이션에 완벽한 선택입니다.
- 산업 비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 기계 비전
- 소비자 전자제품
우리 제품 라인
높은 감수성 과 탁월 한 성능
적외선 산업에서 세계 최고의 기술
다양한 적외선 탐지기
다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 검출기
신속 한 배달 을 위한 대량 생산
연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
지원 및 서비스
우리는 우리의 제품과 최고의 경험을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다.우리의 기술 지원 팀은 제품 사용과 관련된 질문과 우려에 응답하기 위해 24/7 사용할 수 있습니다.. 우리는 소프트웨어 및 펌웨어 업데이트, 버그 수정 및 제품 관련 정보를 제공합니다. 우리의 팀은 기존 시스템에 열 카메라 코어 제품을 통합하는 지침을 제공합니다.우리는 구매 후 발생할 수 있는 모든 문제를 다루기 위해 보증 및 수리 서비스를 제공합니다..
